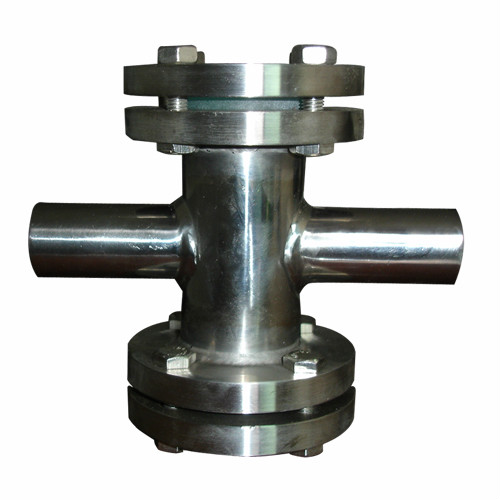

直通水流指示器是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
|
本体材质 |
碳钢和不锈钢 |
|
视窗材 |
钢化硼硅玻璃（耐压2.5MPa，耐温≤250℃） 石英玻璃（耐压10MPa，耐温≤800℃） 铝硅玻璃（6.4MPa-25MPa，耐温≤400℃不能耐高温及酸碱介质） |
|
密封件材 |
丁腈橡胶，聚四氟乙烯 |
|
（直通水流指示器）选型 |
（直通水流指示器）说明 |
|||||
|
SG-DD |
-□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表口径 |
20 |
|
|
|
|
DN20mm |
|
25 |
DN25mm |
|||||
|
32 |
DN32mm |
|||||
|
40 |
DN40mm |
|||||
|
50 |
DN50mm |
|||||
|
65 |
DN65mm |
|||||
|
80 |
DN80mm |
|||||
|
100 |
DN100mm |
|||||
|
125 |
DN125mm |
|||||
|
*** |
特殊口径（需定制） |
|||||
|
最高耐压值 |
16 |
1.6MPa |
||||
|
25 |
2.5MPa |
|||||
|
64 |
6.4MPa |
|||||
|
100 |
10MPa |
|||||
|
250 |
25MPa |
|||||
|
主体材质 |
S |
不锈钢 |
||||
|
C |
碳钢 |
|||||
|
连接形式代号 |
H |
法兰 |
||||
|
L |
螺纹 |
|||||
|
法兰尺寸 |
** |
新国标法兰（用户指定） |
||||
