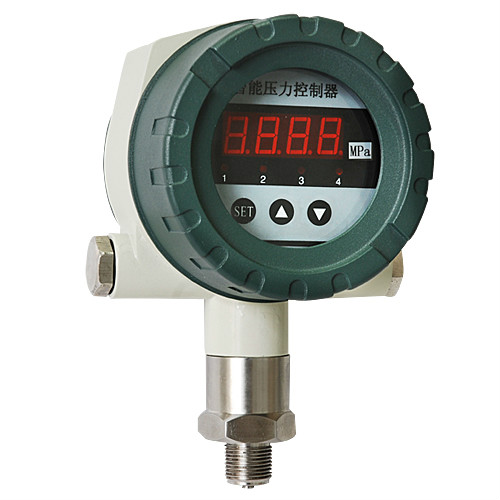

智能压力开关是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，通过高精度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和四路开关量外加485通讯。
智能压力开关安装方便，操作简单，调试容易灵活，安全可靠，可以替代大部分使用机械压力开关的场合。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。
|
工作参数 |
（智能压力开关）仪表类型 |
||
|
YX18-X |
YX18-B |
YX18-F |
|
|
连接方式 |
G1/4（可订制） |
M20*1.5（可订制） |
M20*1.5（可订制） |
|
输出功能 |
两路开关量＋一路模拟量 |
两路开关量＋一路模拟量 |
四路开关量＋一路模拟量 |
|
电源电压 |
外电源：24VDC±15% |
外电源：24VDC±15%，纹波≤±5%； 220VAC±15%（可选） |
|
|
触点容量 |
DC 24V—1.2A(阻性) |
DC 24V—1A(阻性)；AC 250V—3A(阻性) |
|
|
控制精度 |
≤±0.5%FS |
||
|
控制范围 |
-0.1～0～0.003～60MPa |
||
|
过载能力 |
150% |
||
|
开关次数 |
1×107 |
||
|
防护等级 |
IP65 |
||
|
使用条件 |
介质温度：-30℃～85℃；环境温度：-20℃～70℃； 相对湿度：5～85%；存储温度：-40℃～85℃ |
||
|
（智能压力开关）型 号 |
（智能压力开关）说 明 |
||||||
|
BL-YX18- |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
X |
|
|
|
|
|
小巧型 |
|
B |
标准型 |
||||||
|
F |
防爆型 |
||||||
|
测量范围 |
*** |
请参考【基本参数】表格中参数→控制范围 |
|||||
|
输出类型 |
** |
请参考【基本参数】表格中参数→输出功能 |
|||||
|
供电形式 |
D |
DC 24V |
|||||
|
A |
AC 220V |
||||||
|
连接方式 |
1 |
|
螺纹连接M20×1.5 |
||||
|
2 |
螺纹连接M27×2（需订制） |
||||||
|
3 |
螺纹连接G1/2 |
||||||
|
4 |
法兰连接（需订制） |
||||||
|
防爆等级 |
N |
不防爆 |
|||||
|
E |
Exia II CT5（Exd II BT5） |
||||||
