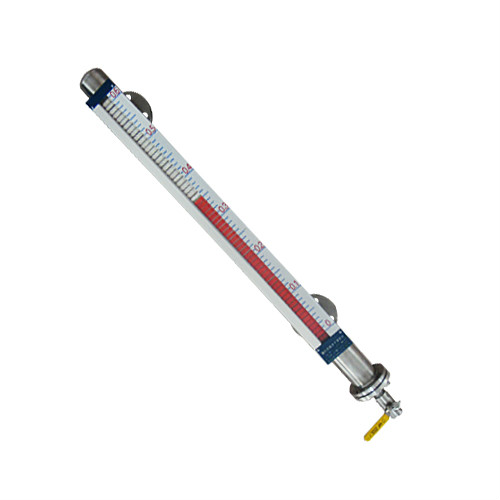

磁翻板液位计是以磁浮子为感测元件，并通过磁性浮子与显示色柱中磁性体的磁耦合作用，反应被测液体或界面的测量仪表。磁翻板液位计应用连通管原理，保证被测容器与测量管体间的液位相等，当测量管中的浮子随被测液体等量变化，浮子中的磁性体与显示板上显示色柱中的磁性体耦合作用，使色柱翻转，白色表示无液，红色表示有液，以达到接地显示液位的数值。液位计可就地直接指示液位亦可附加液位极限报警器和远传，实现远距离液位报警和监控。
磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。在与容器连接的连通管内，浮筒随管内的液面上升、下降从而反映容器的液位变化，然后通过浮简内的磁钢，将液位的变化传输到红、白指示反光柱上。液位上升时，红半萤光柱连续翻向外面，液位下降时，白半反光柱连续翻向外面。根据红半反光柱指示的液位高度读出具体数值。
|
测量范围 |
0-4000mm |
|
工作温度 |
-20℃-100℃，100℃-400℃ |
|
法兰标准 |
用户提供国标或是非标 |
|
介质粘度 |
≤0. 04Pa oS |
|
顶装型法兰 |
凸面法兰 |
|
工作压力 |
普通0---1.0MPa高压1.0---4.0MPa |
|
带蒸汽加热型液位计的加热套 |
压力≤0.6MPa |
|
型号 |
说明 |
|||||||
|
BL—YW600 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
A |
|
|
|
|
|
|
顶装式 |
|
B |
|
侧装式 |
||||||
|
主体材质 |
1 |
|
1Cr18Ni9Ti |
|||||
|
2 |
|
304 |
||||||
|
3 |
|
316 |
||||||
|
公称压力 |
1 |
|
0.6MPa |
|||||
|
2 |
|
1.0Mpa |
||||||
|
3 |
|
2.5Mpa |
||||||
|
4 |
|
4.0Mpa |
||||||
|
5 |
|
客户指定 |
||||||
|
输出形式 |
1 |
|
现场显示 |
|||||
|
1 |
|
开关输出+现场显示 |
||||||
|
2 |
|
4-20mA输出+现场显示 |
||||||
|
3 |
|
4-20mA输出+开关输出+现场显示 |
||||||
|
测量范围 |
L |
|
法兰间距（客户指定） |
|||||
|
法兰材质 |
S1 |
|
304不锈钢 |
|||||
|
S2 |
|
316不锈钢 |
||||||
|
连接法兰口径 |
25 |
DN25 |
||||||
|
32 |
DN32 |
|||||||
|
40 |
DN40 |
|||||||
|
50 |
DN50 |
|||||||
|
*** |
客户指定 |
|||||||
