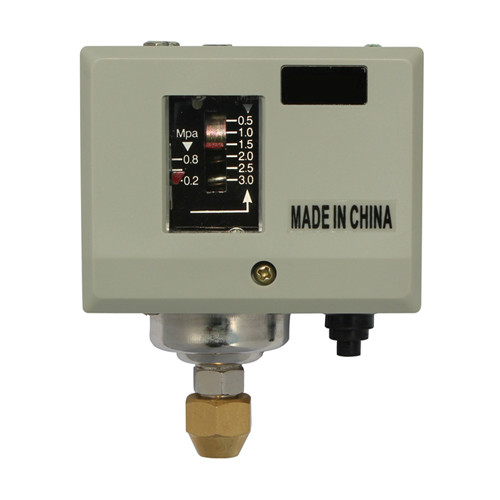

小型压力开关

小型压力开关是一种自动控制和保护装置,它系随着压力的变化而使电路闭合或断开的电开关,用于船舶、冷冻设备及其他工业设备与执行机构配套,对气体、蒸汽或液体的压力进行两位式控制。

当系统内压力高于或低于额定的安全压力时,小型压力开关感应器内碟片瞬时发生移动,通过连接导杆推动开关接头接通或断开,当压力降至或升额定的恢复值时,碟片瞬时复位,开关自动复位,或者简单的说是当被测压力超过额定值时,弹性元件的自由端产生位移,直接或经过比较后推动开关元件,改变开关元件的通断状态,达到控制被测压力的目的。小型压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

1.仪表参数

开关元件

微动开关

外壳防护等级

IP65

环境温度

-20-80℃

介质温度

0-90℃

安装位置

压力接口垂直向下(允许倾斜15°)

抗震性能

Max10m/s2

重复性误差

≤1.5%

触点容量

DC 24V 3A;AC 220V 4.5A ;





2.设定值参照表 单位:MPa

序号

对应设定值调节范围

复位压差调节范围

设定值误差

重复性误差

01

0~0.2

0.02-0.10

±0.02

0.008

02

0~0.4

0.03-0.12

±0.02

0.008

03

0~0.6

0.04-0.15

±0.03

0.01

04

0~0.8

0.05-0.2

±0.03

0.01

05

0.2~1.2

0.1-0.4

±0.05

0.02

06

0.4~1.6

0.1-0.4

±0.10

0.025

07

0.4~2.0

0.1-0.4

±0.10

0.035

08

0.5~3.0

0.2-0.8

±0.15

0.05

(小型压力开关)型    号

(小型压力开关)说    明

BL-YLJ-

/□

/□

/□

仪表类型

B




切换差不可调

K

切换差可调

设定值调节范围

01

设定值调节范围参照设定值参照表

02

设定值调节范围参照设定值参照表

03

设定值调节范围参照设定值参照表

04

设定值调节范围参照设定值参照表

05

设定值调节范围参照设定值参照表

06

设定值调节范围参照设定值参照表

07

设定值调节范围参照设定值参照表

08

设定值调节范围参照设定值参照表

连接方式

A

用安装板过渡安装

B

用控制器本体直接安装
