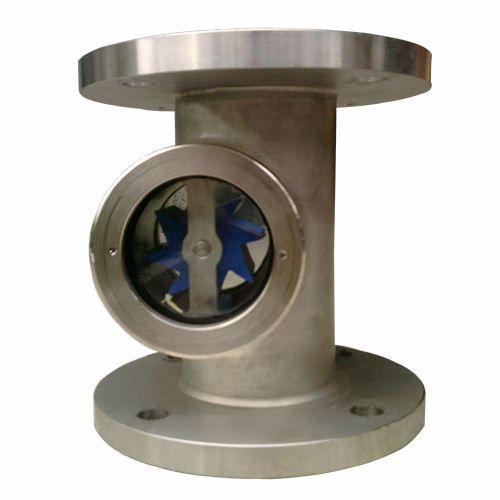

叶轮流量视镜又称叶轮水流指示器，属视镜类仪表，主要是用于观察管道内介质流动情况，是保证现场工况安全的必要仪表。当管道里的介质通过叶轮视镜时会推动表体里面的叶轮转动，通过视窗观察叶轮的转动确定管道是否有介质流动。
|
本体材质 |
碳钢和不锈钢 |
|
视窗材质 |
钢化硼硅玻璃、石英玻璃、铝硅玻璃 |
|
钢化硼硅玻璃 |
耐压2.5MPa，耐温≤250℃ |
|
石英玻璃 |
耐压10MPa，耐温≤800℃ |
|
铝硅玻璃 |
6.4MPa-25MPa，耐温≤400℃ |
|
密封件材质 |
丁腈橡胶，聚四氟乙烯 |
|
（叶轮流量视镜）选型 |
（叶轮流量视镜）说明 |
|||||
|
SG-YL |
-□ |
/□ |
/□ |
/□ |
/□ |
|
|
口径 |
20 |
|
|
|
|
DN20mm |
|
25 |
DN25mm |
|||||
|
32 |
DN32mm |
|||||
|
40 |
DN40mm |
|||||
|
50 |
DN50mm |
|||||
|
65 |
DN65mm |
|||||
|
80 |
DN80mm |
|||||
|
100 |
DN100mm |
|||||
|
125 |
DN125mm |
|||||
|
*** |
特殊口径（需定制） |
|||||
|
最高耐压值 |
16 |
1.6MPa |
||||
|
25 |
2.5MPa |
|||||
|
64 |
6.4MPa |
|||||
|
100 |
10MPa |
|||||
|
250 |
25MPa |
|||||
|
主体材质 |
S |
不锈钢 |
||||
|
C |
碳钢 |
|||||
|
连接形式代号 |
H |
法兰 |
||||
|
L |
螺纹 |
|||||
|
法兰尺寸 |
** |
新国标法兰（用户指定） |
||||
