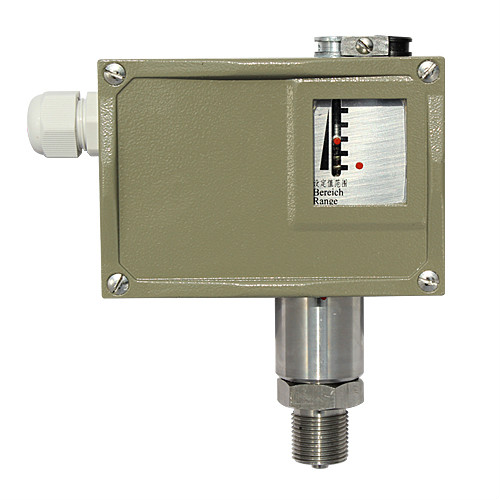

高压防腐压力开关采用波纹管式的传感器，可用于空气、气体、水蒸气等中性气体和水，油及制冷剂等液体介质，控制器的设定值可调，调节范围0.02～1.6MPa，工作压力范围0.05～2.5MPa。
当测量介质压力变化时，高压防腐压力开关的传感器根据介质压力的变化发生相应位移。同时通过相应的机构将作用力在微动开关触点上。在此作用力下微动开关触点相应产生位移，当位移量超过触点行程时，微动开关发生通断动作。
1.仪表参数
|
工作参数 |
普通型 |
防爆型 |
|
工作粘度: |
＜1x10-3m2/s |
＜1x10-3m2/s |
|
开关元件 |
微动开关 |
密封开关 |
|
防爆等级 |
/ |
Exed II CT4~T6 |
|
外壳防护等级 |
IP65 |
IP65 |
|
环境温度 |
-40℃-50℃ |
-20℃-50℃ |
|
介质温度 |
0-120℃ |
0-95℃ |
|
安装位置 |
/ |
压力垂直向下 |
|
抗振性能 |
511: 40m/s2 ； 511K： 20m/s2 |
Max. 20m/s2 |
|
重复性误差 |
≤1% |
≤1% |
|
触点容量 |
AC 220V ,6A(阻性) |
DC 250V ,0.25A(阻性), 60W max. AC 250V ,5A(阻性),1250VA max. |
| 序号 |
对应设定值调节范围 |
耐压 |
对应外形型号 |
|
01 |
-0.1~0 |
1 |
普通：01 |
|
02 |
-0.1~0.1 |
||
|
03 |
-0.1~0.16 |
||
|
04 |
-0.1~0.25 |
||
|
05 |
0~0.1 |
||
|
06 |
0~0.16 |
||
|
07 |
0.01~0.25 |
||
|
08 |
0.02~0.4 |
2 |
普通：02 |
|
09 |
0.03~0.6 |
||
|
10 |
0.03~1 |
||
|
11 |
0.05~1.6 |
5 |
普通：03 |
|
12 |
0.05~2.5 |
||
|
13 |
0.3~6.3 |
8.5 |
|
|
注： 耐压值的含义：在实际工作中，即使短暂的压力峰值也不能超过这个值。 |
|||
|
（高压防腐压力开关）型 号 |
（高压防腐压力开关）说 明 |
||||
|
BL-Y511 |
□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
B |
|
|
|
切换差不可调 |
|
K |
切换差可调 |
||||
|
设定值调节范围 |
01 |
设定值调节范围参照设定值参照表 |
|||
|
02 |
|||||
|
03 |
|||||
|
04 |
|||||
|
05 |
|||||
|
06 |
|||||
|
07 |
|||||
|
08 |
|||||
|
09 |
|||||
|
10 |
|||||
|
11 |
|||||
|
12 |
|||||
|
13 |
|||||
|
连接方式 |
G |
G1/4内螺纹 |
|||
|
防爆等级 |
F |
无防爆 |
|||
|
E |
Exed II CT4-T6 |
||||
