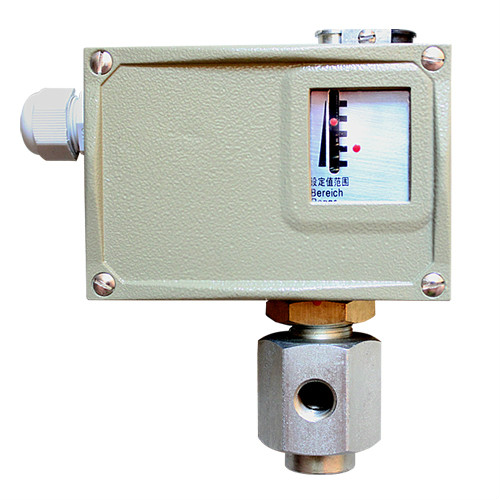

高压压力开关采用活塞式的传感器，分为带泄油口，无泄漏活塞和活塞式与膜片式相结合三种类型。可用于含油雾的压缩空气及其他对压力传感器材料无腐蚀作用的含油雾气体和液压油、水油乳浊液及润滑性能良好的中性液体介质。控制器的设定值可调，其调节范围0.3-40MPa。
当系统内压力高于或低于额定的安全压力时,高压压力开关-感应器内碟片瞬时发生移动,通过连接导杆推动开关接头接通或断开,当压力降至或升额定的恢复值时,碟片瞬时复位,开关自动复位,或者简单的说是当被测压力超过额定值时,弹性元件的自由端产生位移,直接或经过比较后推动开关元件,改变开关元件的通断状态,达到控制被测压力的目的。高压压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
1.仪表参数
|
工作参数 |
（高压压力开关）普通型 |
（高压压力开关）防爆型 |
|
工作粘度: |
＜1x10-3m2/s |
＜1x10-3m2/s |
|
开关元件 |
微动开关 |
密封开关 |
|
防爆等级 |
- |
Exed II CT4~T6 |
|
传感器 |
A：镀锌钢； |
A：镀锌钢； |
|
B：黄铜 |
B：黄铜 |
|
|
C：黄铜（波纹管：氟橡胶） |
C：黄铜（波纹管：氟橡胶） |
|
|
外壳防护等级 |
带槽密封圈IP54；O型密封圈IP65 |
带槽密封圈IP54；O型密封圈IP65 |
|
环境温度 |
-20℃-40℃ |
-20℃-40℃ |
|
介质温度 |
0-100℃ |
0-120℃ |
|
安装位置 |
压力接口垂直向下 |
压力接口垂直向下 |
|
抗振性能 |
40m/s2 |
20m/s2 |
|
重复性误差 |
≤2.5% |
≤2.5% |
|
触点容量 |
AC 220V ,6A(阻性) |
DC 250V ,0.25A(阻性), 60W max. AC 250V ,5A(阻性),1250VA max. |
| 序号 |
对应设定值调节范围 |
耐压 |
对应外形尺寸 |
|||||
|
A |
B |
C |
A |
B/C |
A |
B |
C |
|
|
01 |
0.3~4 |
0.3~4 |
0.3~4 |
16 |
30 |
01 |
普通：02 |
普通：04 |
|
02 |
0.3~6.3 |
0.3~6.3 |
0.5~6.3 |
|||||
|
03 |
0.5~10 |
0.5~10 |
0.5~10 |
30 |
30 |
|||
|
04 |
0.5~16 |
0.5~16 |
0.5~16 |
|||||
|
05 |
1~25 |
1~25 |
1~25 |
80 |
30 |
普通：03 |
||
|
06 |
1~40 |
1~40 |
1~40 |
80 |
60 |
|||
|
备注：① 耐压值的含义：在实际工作中，即使短暂的压力峰值也不能超过这个值。 ② A型控制器无防爆型式。 |
||||||||
|
（高压压力开关）型 号 |
（高压压力开关）说 明 |
|||||
|
BL-Y505─ |
□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
A |
|
|
|
|
带泄油口的活塞式传感器 |
|
B |
无泄漏活塞式传感器 |
|||||
|
C |
活塞式与膜片式相结合的传感器 |
|||||
|
切换差类型 |
B |
切换差可调 |
||||
|
K |
切换差不可调 |
|||||
|
设定值调节范围 |
01 |
设定值调节范围参照设定值参照表 |
||||
|
02 |
||||||
|
03 |
||||||
|
04 |
||||||
|
05 |
||||||
|
06 |
||||||
|
连接方式 |
G |
G1/4内螺纹（限A,B） |
||||
|
M |
M20*1.5（限C） |
|||||
|
防爆等级 |
F |
无防爆 |
||||
|
E |
Exed II CT4-T6 |
|||||
