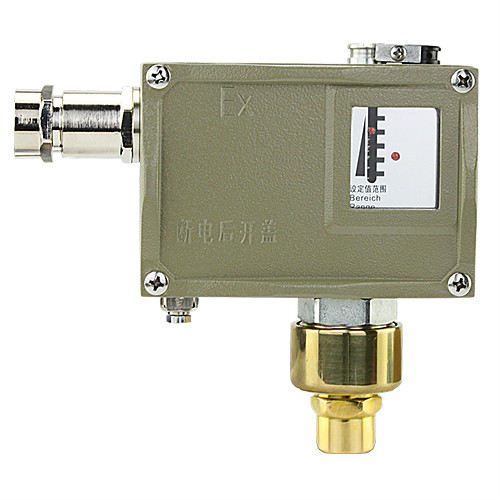

机械式压力开关采用波纹管式传感器。可用于空气、气体、水蒸气等中性气体和水、制冷剂、油等液体介质。控制器的设定值可调，调节范围﹣0.1……2.5MPa。
当系统内压力高于或低于额定的安全压力时,机械式压力开关-感应器内碟片瞬时发生移动,通过连接导杆推动开关接头接通或断开,当压力降至或升额定的恢复值时,碟片瞬时复位,开关自动复位,或者简单的说是当被测压力超过额定值时,弹性元件的自由端产生位移,直接或经过比较后推动开关元件,改变开关元件的通断状态,达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
| 工作参数 |
普通型 |
防爆型 |
|
工作粘度 |
＜1x10-3m2/s |
＜1x10-3m2/s |
|
开关元件 |
微动开关 |
密封开关 |
|
防爆等级 |
/ |
Exed II CT4~T6 |
|
外壳防护等级 |
IP65 |
IP54 |
|
环境温度 |
-20℃~50℃ |
-20℃~50℃ |
|
介质温度 |
0~120℃ |
0~120℃ |
|
安装位置 |
/ |
压力垂直向下 |
|
抗振性能 |
BL-Y502:40m/s2 |
Max. 20m/s2 |
|
重复性误差 |
≤1% |
≤1% |
|
触点容量 |
AC 220V ,6A(阻性) |
DC 250V ,0.25A(阻性), 60W max. AC 250V ,5A(阻性),1250VA max. |
| 序号 |
对应设定值调节范围 |
耐压 |
对应外形型号 |
||
|
B |
K |
X |
|||
|
01 |
-0.1~0 |
-0.1~0 |
-0.1~0 |
1 |
普通：01 |
|
02 |
-0.1~0.1 |
-0.1~0.1 |
0~0.1 |
||
|
03 |
-0.1~0.16 |
-0.1~0.16 |
0~0.16 |
||
|
04 |
-0.1~0.25 |
-0.1~0.25 |
0.01~0.25 |
||
|
05 |
0~0.1 |
0~0.1 |
0.01~0.3 |
||
|
06 |
0~0.16 |
0~0.16 |
0.02~0.4 |
||
|
07 |
0.01~0.25 |
0.01~0.25 |
0.03~0.6 |
||
|
08 |
0.02~0.4 |
0.02~0.4 |
0.03~0.8 |
2 |
普通：02 |
|
09 |
0.03~0.6 |
0.03~0.6 |
0.03~1.0 |
||
|
10 |
0.03~1 |
0.03~1 |
0.03~1.6 |
||
|
11 |
0.05~1.6 |
0.05~1.6 |
0.05~2.5 |
5 |
普通：03 |
|
12 |
0.05~2.5 |
0.05~2.5 |
0.05~3.0 |
||
|
13 |
|
|
0.05~4.0 |
|
|
|
注： ① 耐压值的含义：在实际工作中，即使短暂的压力峰值也不能超过这 个值。 ② X型压力控制器：序号01~05的耐压值为0.5Mpa；06~09的耐压值 为3.0Mpa；10~13的耐压值为6.0Mpa。 ③ X型对应外形尺寸07,08，只有连接螺纹的区别，此处不另加标注。 |
|||||
|
（机械式压力开关）型 号 |
（机械式压力开关）说 明 |
||||
|
BL-Y502- |
□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
B |
|
|
|
切换差不可调 |
|
K |
切换差可调 |
||||
|
X |
超小型设计 |
||||
|
设定值调节范围 |
01 |
设定值调节范围参照设定值参照表 |
|||
|
02 |
|||||
|
03 |
|||||
|
04 |
|||||
|
05 |
|||||
|
06 |
|||||
|
07 |
|||||
|
08 |
|||||
|
09 |
|||||
|
10 |
|||||
|
11 |
|||||
|
12 |
|||||
|
13 |
|||||
|
连接方式 |
G |
G1/4内螺纹 |
|||
|
防爆等级 |
F |
无防爆 |
|||
|
E |
Exed II CT4-T6 |
||||
|
备注： X型压力开关无防爆形式。 |
|||||
