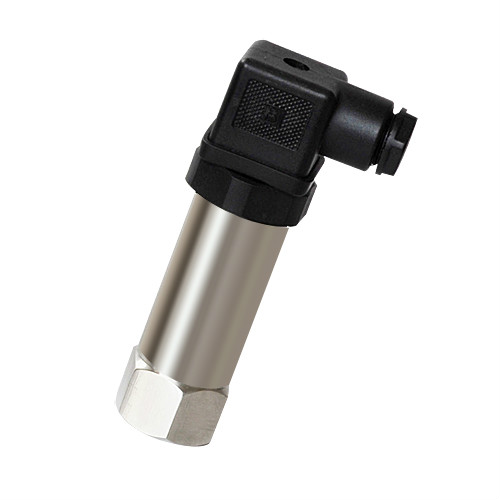

小巧型压力变送器采用德国赫斯曼接插件，可自由选配现场显示表头，使用陶瓷压阻式传感器和扩散硅压力传感器制造技术，产品由高精度硅传感器和高集成化电子线路及不锈钢外壳组成。结构精巧，安装方便，不受空间限制，输出可叠加HART协议。
|
测量范围 |
-100Kpa~50Kpa~60Mpa（最大可做到300Mpa，需定做） |
|
精度等级 |
0.2%、0.5%、%1% |
|
测量介质 |
液体、气体或蒸汽 |
|
工作电源 |
24VDC |
|
稳定性 |
0.2%FS/年 |
|
输出信号 |
4~20mA |
|
膜片材料 |
氧化铝陶瓷，316L不锈钢 |
|
工作温度 |
-20℃～85℃ |
|
负载电阻 |
≤ 1000Ω |
|
相对湿度 |
5-95%，不冷凝、无结露 |
|
过程连接件材质 |
316不锈钢 0Cr18Ni9不锈钢 |
|
防护等级 |
IP65 |
|
（小巧型压力变送器）型号 |
（小巧型压力变送器）说明 |
||||||
|
BL-Y202- |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
K |
|
|
|
|
|
扩散硅 |
|
T |
陶瓷压阻 |
||||||
|
S |
超小型 |
||||||
|
量程范围 |
1 |
-100Kpa～0Kpa～2kpa～60Mpa（扩散硅） |
|||||
|
2 |
0Mpa～60Mpa～2kpa（扩散硅） |
||||||
|
3 |
-100Kpa～0Kpa～50kpa～60Mpa（陶瓷压阻） |
||||||
|
4 |
0Mpa～50kpa～60Mpa（陶瓷压阻） |
||||||
|
输出方式 |
E |
普通模拟型（输出4~20Ma） |
|||||
|
S |
标准智能型（输出4~20Ma） |
||||||
|
H |
智能型（输出4~20Ma带HART总线协议） |
||||||
|
精度等级 |
P10 |
1级 |
|||||
|
P2 |
0.2级 |
||||||
|
P5 |
0.5级 |
||||||
|
连接方式 |
L1 |
M20×1.5 |
|||||
|
L2 |
M27×2 |
||||||
|
L3 |
G1/2 |
||||||
|
T |
特殊要求 |
||||||
|
附件功能 |
M0 |
无显示 |
|||||
|
M1 |
LED液晶显示器 |
||||||
