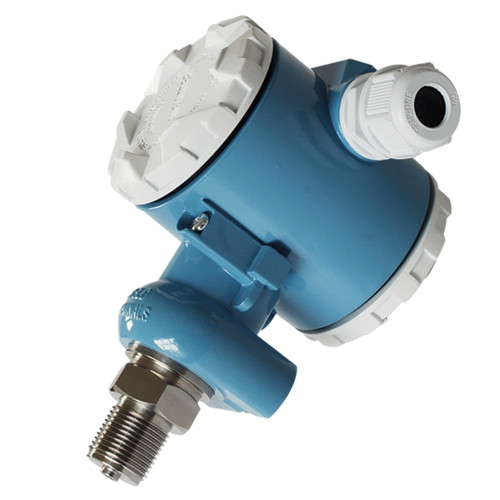

智能型压力变送器有表压和绝压两种测压方式，采用了国外最先进的扩散硅传感器和陶瓷传感器及其制造工艺，可通过三按键自由现场组态，并可安装高对比度带背光LCD显示器，变送器现场数据恢复，4~20mA叠加HART协议数字信号，与介质接触部分采用316L不锈钢膜片或陶瓷膜片。压力变送器，内置陶瓷电容、扩散硅、陶瓷压阻式传感器。应用于恶劣环境下或高温环境或适用于卫生要求严格的环境，均能确保最优质的性能和长期稳定性。
|
测量范围 |
相对压力 |
最大测量范围0～60Mpa |
|
|
最小测量范围0～2Kpa |
|||
|
负相对压力 |
最大测量范围 -0.1～+60Mpa |
||
|
最小测量范围 -1～+1 Kpa |
|||
|
量程迁移 |
可做标准量程4：1的迁移 |
||
|
精度等级 |
±0.075%、±0.2%、±0.5% |
||
|
工作电压 |
12.5～36VDC |
||
|
稳定性 |
在规定的工作温度内，环境温度每变化10℃，输出变化≤量程的±0.2%，年漂移＜±0.5% |
||
|
震动影响 |
任意轴上，200HZG为0.01%FS，年稳定性优于0.1% |
||
|
输出信号 |
4～20mA；0-10mA;1-5V；0-5V;0-10V；hart协议；RS485通讯 |
||
|
工作温度 |
-20℃～85℃（高温最高可做到350度） |
||
|
负载电阻 |
≤ 1000Ω |
||
|
相对湿度 |
95％不冷凝 |
||
|
防爆等级 |
不防爆或ExdIIBT4—BT6 |
||
|
防护等级 |
IP65 |
||
|
材质 |
传感器 |
扩散硅，96%氧化铝陶瓷，316L，蓝宝石，单晶硅，应变片 |
|
|
密封材料 |
氟素橡胶，PTFE（聚四氟乙烯） |
||
|
仪表外壳材料 |
压铸合金铝，表面环氧喷涂 |
||
|
主体结构材料 |
0Gr18Ni9（304不锈钢） |
||
| （智能型压力变送器）型号 | （智能型压力变送器）说明 | |||||||
| BL-Y201 | -□ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 仪表类型 | K |
|
|
|
|
|
|
扩散硅 |
| T |
陶瓷压阻 |
|||||||
| 量程范围 | 1 |
-100Kpa～0Kpa～2kpa～60Mpa（扩散硅） |
||||||
| 2 |
0Mpa～60Mpa～2kpa（扩散硅） |
|||||||
| 3 |
-100Kpa～0Kpa～50kpa～60Mpa（陶瓷压阻） |
|||||||
| 4 |
0Mpa～50kpa～60Mpa（陶瓷压阻） |
|||||||
| 输出形式 | 1 |
4~20mA |
||||||
| 2 |
0~10mA |
|||||||
| 3 |
1~5V |
|||||||
| 4 |
0~10V |
|||||||
| 5 |
4~20Ma+现场显示 |
|||||||
| 6 |
4~20Ma+Hart |
|||||||
| 7 |
4~20Ma+现场显示+Hart |
|||||||
| 8 |
RS485通讯 |
|||||||
| 精度等级 | P1 |
0.1%FS |
||||||
| P2 |
0.2%FS |
|||||||
| P5 |
0.5%FS |
|||||||
| 连接方式 | M1 |
M20×1.5外螺纹 |
||||||
| M2 |
M27×2外螺纹 |
|||||||
| G1/2 |
G1/2外螺纹 |
|||||||
| T |
特殊要求 |
|||||||
| 附件功能 | M0 |
无显示 |
||||||
| M1 |
LCD液晶显示器 |
|||||||
| M2 |
LED液晶显示器 |
|||||||
| 防爆类型 | N |
无防爆 |
||||||
| F |
防爆型Exd II BT4 |
|||||||
