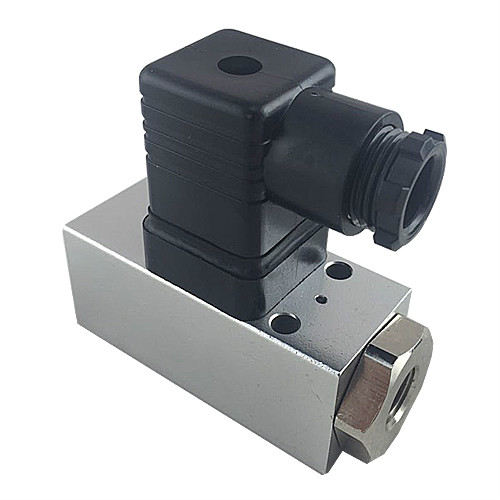

小型压力开关是一种自动控制和保护装置，它系随着压力的变化而使电路闭合或断开的电开关，用于船舶、冷冻设备及其他工业设备与执行机构配套，对气体、蒸汽或液体的压力进行两位式控制。
当系统内压力高于或低于额定的安全压力时,小型压力开关感应器内碟片瞬时发生移动,通过连接导杆推动开关接头接通或断开,当压力降至或升额定的恢复值时,碟片瞬时复位,开关自动复位,或者简单的说是当被测压力超过额定值时,弹性元件的自由端产生位移,直接或经过比较后推动开关元件,改变开关元件的通断状态,达到控制被测压力的目的。小型压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
| 开关元件 |
微动开关 |
|
外壳防护等级 |
IP65 |
|
环境温度 |
-20-80℃ |
|
介质温度 |
0-90℃ |
|
安装位置 |
压力接口垂直向下（允许倾斜15°） |
|
抗震性能 |
Max10m/s2 |
|
重复性误差 |
≤1.5% |
|
触点容量 |
DC 24V 3A；AC 220V 4.5A ； |
| 序号 |
对应设定值调节范围 |
复位压差调节范围 |
设定值误差 |
重复性误差 |
|
01 |
0~0.2 |
0.02-0.10 |
±0.02 |
0.008 |
|
02 |
0~0.4 |
0.03-0.12 |
±0.02 |
0.008 |
|
03 |
0~0.6 |
0.04-0.15 |
±0.03 |
0.01 |
|
04 |
0~0.8 |
0.05-0.2 |
±0.03 |
0.01 |
|
05 |
0.2~1.2 |
0.1-0.4 |
±0.05 |
0.02 |
|
06 |
0.4~1.6 |
0.1-0.4 |
±0.10 |
0.025 |
|
07 |
0.4~2.0 |
0.1-0.4 |
±0.10 |
0.035 |
|
08 |
0.5~3.0 |
0.2-0.8 |
±0.15 |
0.05 |
|
（小型压力开关）型 号 |
（小型压力开关）说 明 |
||||
|
BL-YLJ- |
□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
B |
|
|
|
切换差不可调 |
|
K |
切换差可调 |
||||
|
设定值调节范围 |
01 |
设定值调节范围参照设定值参照表 |
|||
|
02 |
设定值调节范围参照设定值参照表 |
||||
|
03 |
设定值调节范围参照设定值参照表 |
||||
|
04 |
设定值调节范围参照设定值参照表 |
||||
|
05 |
设定值调节范围参照设定值参照表 |
||||
|
06 |
设定值调节范围参照设定值参照表 |
||||
|
07 |
设定值调节范围参照设定值参照表 |
||||
|
08 |
设定值调节范围参照设定值参照表 |
||||
|
连接方式 |
A |
用安装板过渡安装 |
|||
|
B |
用控制器本体直接安装 |
||||
