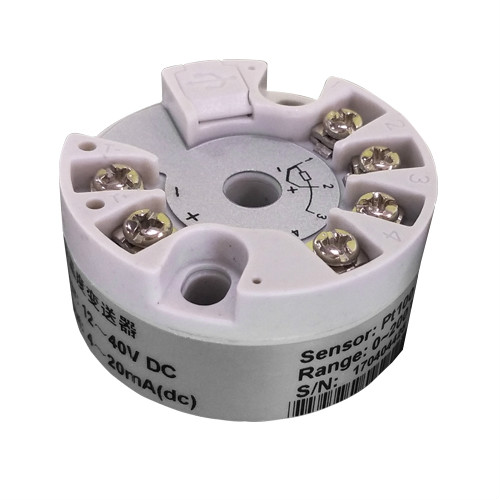

智能温度变送器是温度仪表中的可以用于现场安装的温度变送器单元。它采用二线制 (两根导线作为电源输入,信号输出的公用传输线)或者四线制传送方式。将热电偶、热电阻信号变换与输入信号或与温度信号成线性的4～20mADC输出信号。
智能温度变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用于冶金，石油，化工，电力，轻工，纺织，食品，国防以及科研等工业部门。
|
输入 |
热电偶K、N、E、J、T、S、R、B等分度号，热电阻pt100、pt1000。 |
|
输出信号 |
两线制4～20mA,电流分辨率约1.6uA。 |
|
电源电压 |
12～36VDC推荐24VDC |
|
测量范围 |
全型号热电阻与热电偶，-200～1600℃，最小30℃的变送范围。可以PC组态。 |
|
冷端温补 |
-40～80℃ |
|
Pc 接口 |
USB. |
|
温漂系数 |
<20ppm/℃或0.004%FS/1℃（基本量程） |
|
工作环境 |
温度-40～85℃，湿度<85%,干燥无腐环境。 |
|
（智能温度变送器）仪表种类 |
（智能温度变送器）说明 |
||||||
|
BL-W101 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
C |
|
|
|
|
|
常规型 |
|
I |
智能型 |
||||||
|
W |
挂壁型 |
||||||
|
G |
导轨型 |
||||||
|
感温元件材质 |
*** |
全型号传感器 |
|||||
|
精度等级 |
A |
0.1FS |
|||||
|
B |
0.2FS |
||||||
|
C |
0.5FS |
||||||
|
输出信号 |
1 |
4~20mA |
|||||
|
2 |
0~10mA |
||||||
|
3 |
0~5V |
||||||
|
4 |
0~10V |
||||||
|
5 |
4~20mA +现场显示 |
||||||
|
6 |
4~20mA +Hart |
||||||
|
7 |
4~20mA +485 |
||||||
|
输入形式 |
02 |
2线制输入 |
|||||
|
03 |
3线制输入 |
||||||
|
04 |
4线制输入 |
||||||
|
供电电源 |
A |
DC 24V |
|||||
