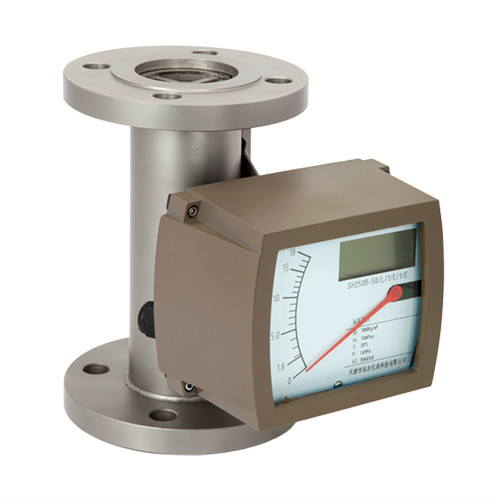

金属管转子流量计采用变面积式测量原理生产，被测介质即可为液体也可为气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型等多种类型。具有信号输出和现场指示功能。
（金属管转子流量计）基本参数
|
精度 |
标准型1.5级，特殊订货可达1.0级 |
|
|
使用条件 |
普通型：-40℃—100℃ |
|
|
高温型：-80℃—250℃ |
||
|
内衬F46（氟塑料）：-40℃—+80℃ |
||
|
内衬PFTE（聚四氟乙烯）：10℃—+120℃ |
||
|
介质粘度 |
DN15≤5MPa.s |
DN25-150≤250MPa.s |
|
输出功能 |
指针式：-40℃—+65℃ |
|
|
智能型：-25℃—+65℃ |
||
|
连接方式 |
法兰连接、螺纹连接、卡箍连接 |
|
|
工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、继电器信号等 B.内电源：1节3.6VDC锂电池。 |
|
|
整机功耗 |
A.外电源：＜1W；B.内电源：平均功耗≤1W，可连续使用三年以上。 |
|
（金属管转子流量计）流量范围及性能指标
| 公称通径 |
流量代码 |
流量范围 |
压力损失（Kpa） |
耐压等级 |
||||
|
水1/h※ |
空气m3/h※ |
水 |
空气 |
|||||
|
（mm） |
常温型 |
防腐型 |
常温型，防腐型 |
常温型 |
防腐型 |
|
（Mpa） |
|
|
15 |
1A |
2.5～25 |
—— |
0.07～0.7 |
6.5 |
—— |
7.1 |
4.0 |
|
1B |
4.0～40 |
2.5～25 |
0.11～1.1 |
6.6 |
5.5 |
7.2 |
||
|
1C |
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
5.5 |
7.3 |
||
|
1D |
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
5.6 |
7.5 |
||
|
1E |
16～160 |
10～100 |
0.48～4.8 |
6.8 |
5.6 |
8.0 |
||
|
1F |
25～250 |
16～160 |
0.7～7.0 |
7.0 |
5.8 |
10.8 |
||
|
1G |
40～400 |
25～250 |
1.0～10 |
8.6 |
6.1 |
10.0 |
||
|
1H |
63～630 |
40～400 |
1.6～16.0 |
11.1 |
7.3 |
14.0 |
||
|
25 |
2A |
100～1000 |
63～630 |
3～30 |
7.0 |
5.9 |
7.7 |
|
|
2B |
160～1600 |
100～1000 |
4.5～45 |
8.0 |
6.0 |
8.8 |
||
|
2C |
250～2500 |
160～1600 |
7～70 |
10.8 |
6.8 |
12.0 |
||
|
2D |
400～4000 |
250～2500 |
11～110 |
15.8 |
9.2 |
19.0 |
||
|
40 |
4A |
500～5000 |
300～3000 |
12～120 |
10.8 |
8.6 |
9.8 |
|
|
4B |
600～6000 |
350～3500 |
16～160 |
12.6 |
10.4 |
16.5 |
||
|
50 |
5A |
630～6300 |
400～4000 |
18～180 |
8.1 |
6.8 |
8.6 |
|
|
5B |
1000～10000 |
630～6300 |
25～250 |
11.0 |
9.4 |
10.4 |
||
|
5C |
1600～16000 |
1000～10000 |
40～400 |
17.0 |
14.5 |
15.5 |
||
|
80 |
8A |
2500～25000 |
1600～16000 |
60～600 |
8.1 |
6.9 |
12.9 |
1.6 |
|
8B |
4000～40000 |
2500～25000 |
80～800 |
9.5 |
8.0 |
18.5 |
||
|
100 |
10A |
6300～63000 |
4000～40000 |
—— |
15.0 |
8.5 |
—— |
|
|
150 |
15A |
20000～100000 |
—— |
—— |
19.2 |
—— |
—— |
|
备注：
①※水20℃，空气101325Pa、20℃；特殊流量可特别订货，最大水流量可达180m3/h。
|
（金属管转子流量计）型号 |
（金属管转子流量计）说明 |
|||||||
|
SH250 |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
N |
|
|
|
|
|
|
指针现场指示型 |
|
A |
24V供电，指针远传型 |
|||||||
|
B |
电池供电，智能现场指示型 |
|||||||
|
C |
24V供电，智能远传型 |
|||||||
|
D |
24V供电，智能远传报警输出型 |
|||||||
|
公称通径 |
*** |
请参考【流量范围及性能指标】表格中参数→公称通径 |
||||||
|
流量代码 |
** |
请参考【流量范围及性能指标】表格中参数→流量代码 |
||||||
|
被测介质 |
L |
液体 |
||||||
|
G |
气体 |
|||||||
|
仪表材质 |
1 |
321不锈钢 |
||||||
|
2 |
304不锈钢 |
|||||||
|
3 |
316不锈钢 |
|||||||
|
4 |
316L不锈钢 |
|||||||
|
5 |
哈C合金 |
|||||||
|
6 |
钛 |
|||||||
|
7 |
内衬F46/PTFE |
|||||||
|
附加结构 |
O |
标准型 |
||||||
|
T |
夹套型（测量管带有保温/隔热夹套） |
|||||||
|
Z |
阻尼型（测量管中加装气阻尼器，只适用气体） |
|||||||
|
G |
高温型（介质温度≥120℃） |
|||||||
|
防爆标志 |
N |
标准型，不防爆 |
||||||
|
E |
防爆型，ExiaⅡCT5 |
|||||||
