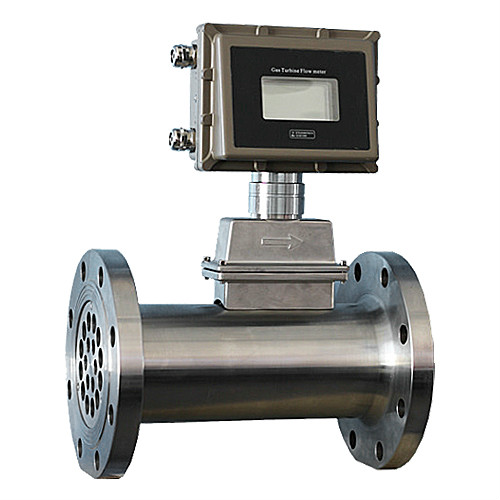

气体涡轮流量计
应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的首选产品，多用于中低流速气体计量。
气体涡轮流量计是速度式流量计，当流体经过传感器时，叶轮受力旋转，叶片周期性地切割电磁铁，改变线圈的磁通量，从而感应出与流体体积流量成正比的电脉冲信号。
我司生产的气体涡轮流量计经优化设计，综合气体力学、流体力学、电磁学等理论，是集温度、压力、流量传感器和智能流量积算仪于一体的高精度、高可靠性的气体精密计量仪表。
（气体涡轮流量计）基本参数
|
连接方式 |
法兰连接｛DN（20、D25、32、40、50）可采用螺纹连接，英制管螺纹（外螺纹）｝ |
|
精度等级 |
±1.5R（±1R需特制） |
|
使用条件 |
介质温度：-20℃～+80℃；环境温度：-30℃~+60℃；相对湿度：5～95；大气压力：86～106KPa |
|
工作电源 |
A.外电源：+24VDC±15，纹波≤±5，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1节3.6VDC锂电池，当电压低于2.0时出现欠压指示。 |
|
整机功耗 |
A.外电源：＜1W；B.内电源：平均功耗≤1W，可连续使用三年以上。 |
|
输出功能 |
①脉冲信号②4 ~ 20mA电流信号③IC卡控制信号④RS485通讯 |
（气体涡轮流量计）流量范围及性能指标
|
公称通径 |
标准量程 |
扩展量程 |
连接方式 |
耐压等级 |
特质耐压等级 |
||
|
(mm) |
（m3/h） |
（m3/h） |
------- |
（Mpa） |
（Mpa） |
||
|
DN 20 |
S |
2-20 |
W |
4-40 |
螺纹/法兰 |
1.6 |
4.0MPa及以下（螺纹） |
|
DN 25 |
S |
2.5-25 |
W |
4-40 |
螺纹/法兰 |
||
|
DN 32 |
S |
4-40 |
W |
6-60 |
螺纹/法兰 |
||
|
DN 40 |
S |
5-50 |
W |
6-60 |
螺纹/法兰 |
||
|
DN 50 |
S1 |
6-65 |
W1 |
5-70 |
螺纹/法兰 |
||
|
S2 |
10-100 |
W2 |
8-100 |
||||
|
DN 65 |
S |
15-200 |
W |
10-200 |
法兰 |
6.3MPa及以下 |
|
|
DN 80 |
S1 |
13-250 |
W |
10-160 |
6.3MPa及以下 |
||
|
S2 |
20-400 |
||||||
|
DN 100 |
S1 |
20-400 |
W |
13-250 |
6.3MPa及以下 |
||
|
S2 |
32-650 |
||||||
|
DN 125 |
S |
25-700 |
W |
20-800 |
6.3MPa及以下 |
||
|
DN 150 |
S1 |
32-650 |
W |
80-1600 |
6.3MPa及以下 |
||
|
S2 |
50-1000 |
||||||
|
DN 200 |
S1 |
80-1600 |
W |
50-1000 |
4.0MPa及以下 |
||
|
S2 |
130-2500 |
||||||
|
DN 250 |
S1 |
130-2500 |
W |
80-1600 |
2.5MPa及以下 |
||
|
S2 |
200-4000 |
||||||
|
DN 300 |
S |
200-4000 |
W1 |
130-2500 |
2.5MPa及以下 |
||
|
|
W2 |
320-6500 |
|||||
|
DN 350 |
S |
150-8000 |
|
|
|
||
|
DN 400 |
S |
300-10000 |
|
|
|
||
|
（气体涡轮流量计）型号 |
（气体涡轮流量计）说明 |
||||||||
|
LWQ |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
N |
|
|
|
|
|
|
|
传感器型：+12V或24V供电，输出三线制脉冲信号 |
|
A |
外供电，+24V供电，输出二线制4～20mA |
||||||||
|
B |
内电源，现场显示无信号输出 |
||||||||
|
C |
双供电，现场显示并输出二线制4～20mA |
||||||||
|
D1 |
温压补偿一体化，现场显示并远传信号（本安防爆） |
||||||||
|
D2 |
温压补偿一体化，现场显示并远传信号（隔爆） |
||||||||
|
公称通径 |
*** |
请参考【流量范围及性能指标】表格中参数→公称通径 |
|||||||
|
量程范围 |
W(x) |
请参考【流量范围及性能指标】表格中参数→标准量程 |
|||||||
|
S(x) |
请参考【流量范围及性能指标】表格中参数→扩展量程 |
||||||||
|
表体材质 |
S |
不锈钢 |
|||||||
|
L |
铝合金 |
||||||||
|
机芯材质 |
S |
防腐ABS |
|||||||
|
L |
铝合金 |
||||||||
|
防爆等级 |
N |
不防爆 |
|||||||
|
E1 |
ExdIICT4 |
||||||||
|
E2 |
ExdIIBT6 |
||||||||
|
耐压等级 |
N |
常规 |
|||||||
|
H |
请参考【流量范围及性能指标】表格中参数→特制耐压 |
||||||||
|
精度等级 |
N |
常规型，1.5级 |
|||||||
|
G |
客户指定精度1.0级，0.75级等 |
||||||||
