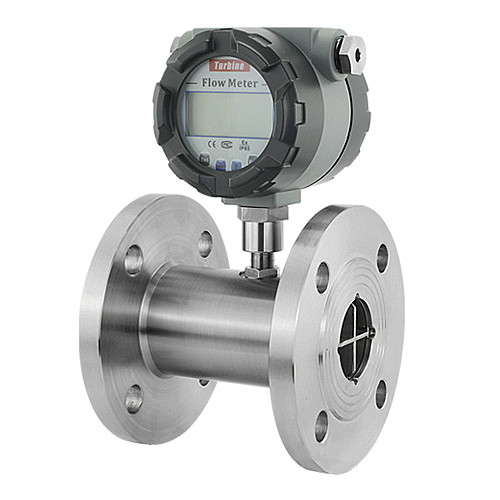

液体涡轮流量计
适用于水、柴油、甲醇等无杂质无强烈腐蚀性液体计量，广泛用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的计量、控制系统。配备有卫生快装接头的液体涡轮流量计可以应用于制药行业。
液体涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量仪表，广泛用于测量封闭管道中液体流量，若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。本流量计执行JB/T9246-1999）。
（液体涡轮流量计）基本参数
|
介质温度 |
①-20～80℃（标准）；②-20～120℃；③-20～150℃（高温订制）； |
|
|
使用条件 |
环境温度：-20℃～80℃；相对湿度：5～95%；存储温度：-30℃～85℃；大气压力：86KPa~106KPa |
|
|
电源电压 |
A外电源：24VDC±15%，纹波≤±5%； B内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。 |
|
|
输出功能 |
①脉冲信号；②4 ~ 20mA电流信号；③RS485通讯；④HART协议；⑤现场显示（输出功能可叠加） |
|
|
精度等级 |
管道型：①1.5%、②1%、③0.5%、④0.2%(需特制)；插入型：⑤5%、⑥2.5% |
|
|
连接方式 |
卫生型： 快装卡盘； 管道型： 法兰连接 法兰夹装 螺纹连接； 插入型： 简易插入连接 球阀插入连接。 |
选择时请具体请参考： 【性能指标】表格中参数→连接方式 |
|
仪表材质 |
304不锈钢； 316不锈钢 |
|
|
叶轮材质 |
2Cr13叶轮； 双相钢叶轮 |
|
|
防护等级 |
IP65 |
|
|
防爆等级 |
ExdIIBT6或ExdIICT4 |
|
（液体涡轮流量计）流量范围
|
仪表口径 |
流量代码 |
正常流量范围（m3/h） |
扩展流量范围（m3/h） |
||||||
|
（mm） |
卫生型 |
管道型 |
插入型 |
卫生型 |
管道型 |
插入型 |
|||
|
轴向 |
切向 |
轴向 |
切向 |
||||||
|
DN4 |
W1 |
0.04～0.25 |
0.04～0.25 |
|
0.04～0.4 |
0.04～0.4 |
|
||
|
DN6 |
W2 |
0.1～0.6 |
0.1～0.6 |
0.06～0.6 |
0.06～0.6 |
||||
|
DN10 |
W3 |
0.2～1.2 |
0.2～1.2 |
0.15～1.5 |
0.15～1.5 |
||||
|
DN15 |
W4 |
0.6～6 |
0.6～6 |
0.4～8 |
0.4～8 |
||||
|
DN20 |
W5 |
0.8～8 |
0.8～8 |
0.45～9 |
0.45～9 |
||||
|
DN25 |
W6 |
1～10 |
1～10 |
0.5～10 |
0.5～10 |
||||
|
DN32 |
W7 |
1.5～15 |
1.5～15 |
0.8～15 |
0.8～15 |
||||
|
DN40 |
W8 |
2～20 |
2～20 |
1～20 |
1～20 |
||||
|
DN50 |
W9 |
4～40 |
4～40 |
2～40 |
2～40 |
||||
|
DN65 |
G1 |
7～70 |
7～70 |
5～70 |
4～70 |
||||
|
DN80 |
G2 |
10～100 |
10～100 |
5～100 |
5～100 |
||||
|
DN100 |
G3 |
20～200 |
20～200 |
10～200 |
10～200 |
||||
|
DN125 |
G4 |
|
25～250 |
|
13～250 |
||||
|
DN150 |
G5 |
30～300 |
10～200 |
20～200 |
15～300 |
7～200 |
13～200 |
||
|
DN200 |
G6 |
80～800 |
20～300 |
30～300 |
40～800 |
12～300 |
23～300 |
||
|
DN250 |
H0 |
|
31～450 |
62～450 |
|
18～450 |
36～450 |
||
|
DN300 |
H1 |
45～650 |
90～650 |
26～650 |
52～650 |
||||
|
DN350 |
H2 |
60～900 |
120～900 |
35～900 |
70～900 |
||||
|
DN400 |
H3 |
80～1100 |
160～1100 |
46～1100 |
92～1100 |
||||
|
DN500 |
H4 |
125～1800 |
250～1800 |
75～1800 |
150～1800 |
||||
|
DN600 |
H5 |
180～2500 |
360～2500 |
110～2500 |
220～2500 |
||||
|
DN700 |
H6 |
225～3500 |
450～3500 |
140～3500 |
280～3500 |
||||
|
DN800 |
H7 |
320～4500 |
640～4500 |
190～4500 |
380～4500 |
||||
|
DN900 |
H8 |
400～5800 |
800～5800 |
230～5800 |
460～5800 |
||||
|
DN1000 |
H9 |
495～7000 |
990～7000 |
300～7000 |
600～7000 |
||||
|
DN1100 |
H10 |
600～8500 |
1200～8500 |
350～8500 |
700～8500 |
||||
|
（液体涡轮流量计）型号 |
（液体涡轮流量计）说明 |
||||||||||||
|
LWGY |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公称通径 |
** |
|
|
|
|
|
|
|
|
|
|
|
请参考【流量范围】表格中参数→公称通径 |
|
仪表类型 |
W |
卫生型 |
|||||||||||
|
G |
管道型 |
||||||||||||
|
C |
插入型 |
||||||||||||
|
输出功能 |
** |
请参考【基本参数】表格中参数→输出功能 |
|||||||||||
|
精度等级 |
** |
请参考【基本参数】表格中参数→精度等级 |
|||||||||||
|
流量范围 |
** |
请参考【流量范围】表格中参数→流量代码 |
|||||||||||
|
连接方式 |
** |
请参考【基本参数】表格中参数→连接方式 |
|||||||||||
|
介质温度 |
** |
请参考【基本参数】表格中参数→介质温度 |
|||||||||||
|
耐压等级 |
H |
特制耐压等级 |
|||||||||||
|
L |
常规耐压等级 |
||||||||||||
|
防爆等级 |
N |
无防爆 |
|||||||||||
|
E |
ExdIICT6 |
||||||||||||
|
仪表材质 |
** |
请参考【基本参数】表格中参数→仪表材质 |
|||||||||||
|
叶轮材质 |
** |
请参考【基本参数】表格中参数→叶轮材质 |
|||||||||||
|
附加选项 |
H |
霍斯曼接头结构 |
|||||||||||
|
N |
无 |
||||||||||||
