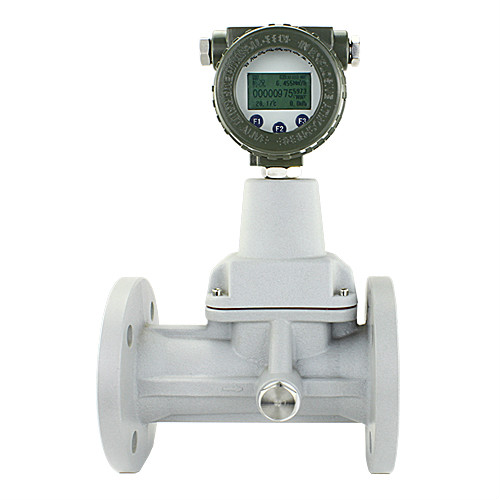

旋进旋涡流量计
应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的首选产品，多用于中高流速气体计量。
旋进旋涡气体流量计是具有功能强、流量范围宽、操作维修简单,、安装使用方便等优点，并且主要技术指标均达到国外同类产品的先进水平的新型、成熟气体流量仪表。
（旋进旋涡气体流量计）基本参数
|
连接方式 |
法兰连接 |
|
精度等级 |
±1.5R（±1R需特制）* |
|
使用条件 |
介质温度：-20℃～+80℃；环境温度：-30℃~+60℃； 相对湿度：5～95；大气压力：70～106KPa |
|
工作电源 |
A.外电源：+24VDC±15，纹波≤±5，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1节3.6VDC锂电池，当电压低于2.0时出现欠压指示。 |
|
整机功耗 |
A.外电源：＜1W； B.内电源：平均功耗≤1W，可连续使用三年以上。 |
|
输出功能 |
①脉冲信号②4 ~ 20mA电流信号③IC卡控制信号④RS485通讯⑤HART协议 |
（旋进旋涡气体流量计）流量范围及性能指标
|
公称通径 |
流量范围 |
压力损失 |
耐压等级 |
精确度 |
仪表材质 |
|
(mm) |
（m3/h） |
（Kpa） |
（Mpa） |
------- |
------- |
|
DN20 |
1.2～15 |
3.3 |
1.6；2.5 |
1.5/1.0 |
≤2.5Mpa 铝合金 |
|
DN25 |
2.5～30 |
2.1 |
1.5/1.0 |
||
|
DN32 |
4.5～60 |
2.9 |
1.5/1.0 |
||
|
DN50 |
10～150 |
3.9 |
1.5/1.0 |
||
|
DN80 |
28～400 |
3.7 |
1.6；2.5 |
1.5/1.0 |
≤1.6Mpa 铝合金 |
|
DN100 |
50～800 |
5.9 |
1.5/1.0 |
||
|
DN150 |
150～2250 |
11.0 |
1.6；2.5；4.0 |
1.5/1.0 |
|
|
DN200 |
360～3600 |
16.0 |
1.5/1.0 |
|
（旋进旋涡气体流量计）型号 |
（旋进旋涡气体流量计）说明 |
|||||
|
LUX |
—□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
B |
|
|
|
|
内电源供电，就地显示，无输出 |
|
C |
|
数显表头（双供电，输出脉冲信号，IC卡控制信号，4-20mA） |
||||
|
D |
|
温压补偿表头（双供电，输出脉冲信号，IC卡控制信号，4-20mA） |
||||
|
公称通径 |
*** |
请参考【流量范围及性能指标】表格中参数→公称通径 |
||||
|
耐压等级 |
WP1 |
1.6 Mpa |
||||
|
WP2 |
2.5 Mpa |
|||||
|
WP3 |
4.0Mpa |
|||||
|
WP4 |
|
6.3Mpa |
||||
|
精度等级 |
P1 |
1.0级精度 |
||||
|
P2 |
1.5级精度 |
|||||
