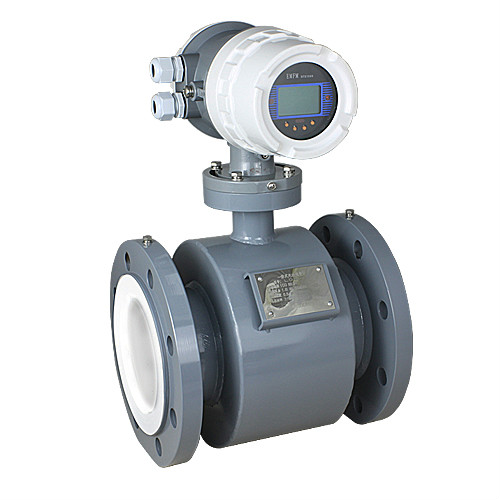

智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表，本流量计执行（JB/T9248-1999）。
（智能电磁流量计）基本参数
|
介质温度 |
-20～60℃（橡胶衬里）；-20℃~+90℃（高温橡胶衬里）； 30℃~+120℃（聚四氟乙烯衬里）；-20℃~+160℃（高温型四氟衬里）； -20℃~+130℃（插入式电磁） |
|
使用条件 |
环境温度：-20℃～80℃；相对湿度：5～95%；存储温度：-30℃～85℃ |
|
测量范围 |
0.5～10m/s （特制 0.3～10 m/s） |
|
耐压等级 |
①DN10~DN20≤4Mpa；②DN25~DN400≤1.6Mpa；③DN450~DN600≤1Mpa； ④DN700~DN2000≤0.6Mpa；⑤特制耐压 |
|
电源电压 |
外电源：24VDC±15%，纹波≤±5%； 220VAC±15%（可选） |
|
输出功能 |
①脉冲信号；②4 ~ 20mA电流信号；③RS485通讯；④HART协议 |
|
精度等级 |
0.5%R、1.0%R（管道式）；2.5%R（插入式） |
|
电极材质 |
316L不锈钢、钛、钽、哈氏合金-B、哈氏合金-C、铂、碳化钨 |
|
衬里材质 |
氯丁橡胶、聚氨酯橡胶、聚四氟乙烯、特氟龙、过氟烷基化物 |
|
连接方式 |
法兰连接、简易插入连接（插入式专用）、球阀插入连接、（插入式专用） |
|
防护等级 |
IP65，特殊订制最高可达IP68 |
（智能电磁流量计）流量范围及性能指标
| 仪表类型 |
公称通径 |
测量范围（m3/h） |
耐压等级 |
特制耐压等级 |
耐压等级 |
|
|
---- |
（mm） |
Min（流速0.5 m/s） |
Max（流速10 m/s） |
（Mpa）管道式 |
（Mpa）插入式 |
|
|
管道式 |
10 |
0.14 |
2.8 |
4.0 |
16.0MPa以下 |
|
|
15 |
0.32 |
6.3 |
||||
|
20 |
0.57 |
11.0 |
||||
|
25 |
0.88 |
17.6 |
1.6 |
|||
|
32 |
1.4 |
28.9 |
||||
|
40 |
2.3 |
45.2 |
||||
|
50 |
3.5 |
70.0 |
||||
|
65 |
6.0 |
119.0 |
||||
|
80 |
9.0 |
180.0 |
||||
|
100 |
14.0 |
282.0 |
||||
|
125 |
22.0 |
441.0 |
||||
|
150 |
32.0 |
636.0 |
||||
|
200 |
57.0 |
1131.0 |
2.5MPa以下 |
|||
|
250 |
88.0 |
1767.0 |
||||
|
管道式/插入式 |
300 |
127.0 |
2545.0 |
1.0、1.6（订制） |
||
|
350 |
173.0 |
3464.0 |
||||
|
400 |
226.0 |
4523.0 |
||||
|
450 |
286.0 |
5725.0 |
1.0 |
|||
|
500 |
353.0 |
7069.0 |
||||
|
600 |
509.0 |
10180.0 |
||||
|
700 |
692.0 |
13847.0 |
0.6 |
1.0Mpa以下 |
||
|
800 |
904.0 |
18086.0 |
||||
|
900 |
1145.0 |
22891.0 |
||||
|
1000 |
1413.0 |
28260.0 |
||||
|
1200 |
2035.0 |
40694.0 |
||||
|
1400 |
2769.0 |
55390.0 |
||||
|
1600 |
3617.0 |
72346.0 |
||||
|
1800 |
4578.0 |
91562.0 |
||||
|
2000 |
5652.0 |
113040.0 |
||||
|
插入式 |
2200 |
6839.0 |
136778.0 |
|
||
|
2400 |
8139.0 |
162778.0 |
||||
|
2600 |
9552.0 |
191038.0 |
||||
|
2800 |
11078.0 |
221558.0 |
||||
|
3000 |
12717.0 |
254340.0 |
||||
|
（智能电磁流量计）选型 |
（智能电磁流量计）说明 |
|||||||||
|
LDG |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表通径 |
** |
|
|
|
|
|
|
|
|
请参考【流量范围及性能指标】表格中参数→公称通径 |
|
仪表类型 |
S |
一体型 |
||||||||
|
L |
分体型 |
|||||||||
|
C |
插入型 |
|||||||||
|
电极材料 |
** |
请参考【基本参数】表格中参数→电极材质 |
||||||||
|
输出方式 |
** |
请参考【基本参数】表格中参数→输出功能 |
||||||||
|
衬里材料 |
** |
请参考【基本参数】表格中参数→衬里材质 |
||||||||
|
供电电源 |
0 |
220VAC |
||||||||
|
1 |
24VDC |
|||||||||
|
精度等级 |
05 |
0.5%R（管道式） |
||||||||
|
10 |
1.0%R（管道式） |
|||||||||
|
25 |
2.5%R（插入式） |
|||||||||
|
耐压等级 |
*** |
请参考【基本参数】表格中参数→耐压等级 |
||||||||
|
防爆等级 |
N |
无防爆 |
||||||||
|
E |
防爆Exd[ia]iaqIICT5 |
|||||||||
