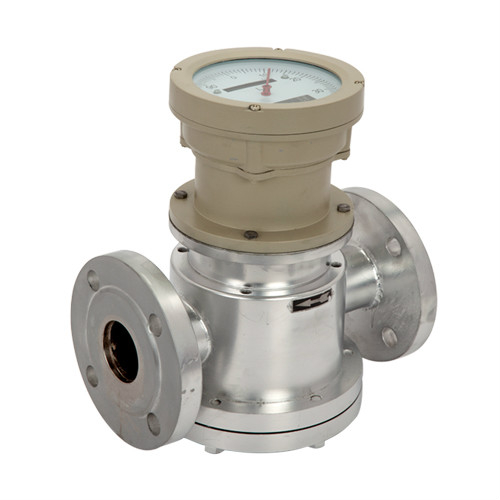

齿轮流量计
适用于精密的连续或间断的测量管道中液体的流量或瞬时流量．适合粘度较高液体测量。特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
-
齿轮流量计属于容积式流量计一种，利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体，如果被测液体介质中夹杂有气体时，也会引起测量误差。
（齿轮流量计）基本参数
|
使用条件 |
介质温度：-10～100℃，100～200℃（需加散热器） 环境温度：-20℃～80℃；相对湿度：5～95%；存储温度：-30℃～85℃ |
|
电源电压 |
外电源：24VDC±15%，纹波≤±5%； |
|
输出功能 |
①脉冲信号②4 ~ 20mA电流信号 |
|
精度等级 |
±0.5%R；±0.2%R（需特制） |
|
连接方式 |
法兰连接 |
（齿轮流量计）流量范围及性能指标（标准型—高温型）
| 公称通径 |
仪表材质 |
标准型 |
高温型 |
耐压等级 |
||||
|
不同粘度下测量范围（m3/h） |
不同粘度下测量范围（m3/h） |
|||||||
|
（mm） |
0.6～2mPa.s |
2～8 mPa.s |
8～200 mPa.s |
0.8～2mPa.s |
2～8 mPa.s |
8～200 mPa.s |
（Mpa） |
|
|
DN10 |
铸铁 |
无 |
0.08-0.4 |
0.04-0.4 |
|
1.6/6.4 |
||
|
DN15 |
铸铁/铸钢 |
无 |
0.3-1.5 |
0.15-1.5 |
0.45-1.35 |
0.36-1.35 |
0.18-1.35 |
1.6/6.4 |
|
不锈钢 |
0.5-1.5 |
0.3-1.5 |
0.25-1.5 |
|
1.6 |
|||
|
DN20 |
铸铁/铸钢 |
0.75-3 |
0.4-3 |
0.3-3 |
0.9-2.7 |
0.48-2.7 |
0.36-2.7 |
1.6/6.4 |
|
不锈钢 |
1-3 |
0.6-3 |
0.5-3 |
|
1.6 |
|||
|
DN25 |
铸铁/铸钢 |
1.5-6 |
0.8-6 |
0.6-6 |
1.8-5.4 |
0.96-5.4 |
0.27-5.4 |
1.6/6.4 |
|
不锈钢 |
2-6 |
1.2-6 |
1-6 |
|
1.6 |
|||
|
DN40 |
铸铁/铸钢 |
3-15 |
2-15 |
1.1-15 |
3.6-13.5 |
2.4-13.5 |
1.8-13.5 |
1.6/6.4 |
|
不锈钢 |
2.5-20 |
2-20 |
1.5-20 |
|
1.6 |
|||
|
DN50 |
铸铁/铸钢 |
4.8-24 |
3-24 |
2.4-24 |
5.8-21.6 |
3.6-21.6 |
2.9-21.6 |
1.6/6.4 |
|
不锈钢 |
8-24 |
4.8-24 |
4-24 |
|
1.6 |
|||
|
DN65 |
铸铁 |
8-40 |
5-40 |
4-40 |
9.6-36 |
6-36 |
4.8-36 |
1.6/6.4 |
|
不锈钢 |
15-40 |
8-40 |
6.5-40 |
|
1.6 |
|||
|
DN80 |
铸铁/铸钢 |
12-60 |
8-60 |
6-60 |
15-54 |
9.6-54 |
7.2-54 |
1.6/2.5 |
|
DN100 |
铸铁/铸钢 |
20-100 |
13-100 |
10-100 |
24-90 |
22-90 |
12-90 |
1.6/2.5 |
|
DN150 |
铸铁/铸钢 |
38-190 |
24-190 |
19-190 |
|
1.6/2.5 |
||
|
DN200 |
铸铁/铸钢 |
68-340 |
45-340 |
34-340 |
1.6/2.5 |
|||
|
适用条件 |
1、介质温度：-20℃～+100℃ 2、精度等级：0.5级 |
1、介质温度：﹢100℃～+200℃ 2、精度等级：0.5级 |
|
|||||
（齿轮流量计）流量范围及性能指标（高粘度型）
| 公称通径（mm） |
仪表材质 |
测量范围（m3/h） |
耐压等级（Mpa） |
|
DN10
|
铸铁 |
0.02-0.2 |
1.6/6.4 |
|
DN15 |
铸铁/铸钢 |
0.075-0.75 |
1.6/6.4 |
|
DN20 |
铸铁/铸钢 |
0.15-1.5 |
1.6/6.4 |
|
DN25 |
铸铁/铸钢 |
0.3-3 |
1.6/6.4 |
|
DN40 |
铸铁/铸钢 |
0.75-7.5 |
1.6/6.4 |
|
DN50 |
铸铁/铸钢 |
1.2-12 |
1.6/6.4 |
|
DN65 |
铸铁 |
2-20 |
1.6/6.4 |
|
DN80 |
铸铁/铸钢 |
3-30 |
1.6/6.4 |
|
DN100 |
铸铁/铸钢 |
5-50 |
1.6/6.4 |
|
DN150 |
铸铁/铸钢 |
9.5-95 |
1.6/2.5 |
|
DN200 |
铸铁/铸钢 |
17.4-174 |
1.6/2.5 |
|
适用条件： 1、被测液体温度：-10℃～+100℃； 2、被测液体粘度：200-3000 mPa．S；3、精度等级：0.5级 |
|||
|
（齿轮流量计）型号 |
（齿轮流量计）说明 |
|||||
|
LC |
-□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表通径 |
** |
|
|
|
|
请参考【流量范围及性能指标】表格中参数→公称通径 |
|
仪表类型 |
1 |
标准型 |
||||
|
2 |
高温型 |
|||||
|
3 |
高粘度型 |
|||||
|
仪表材质 |
1 |
铸铁 |
||||
|
2 |
铸钢 |
|||||
|
3 |
不锈钢 |
|||||
|
输出功能 |
1 |
表盘显示 |
||||
|
2 |
脉冲输出 |
|||||
|
3 |
4-20mA输出 |
|||||
|
防爆等级 |
N |
无防爆 |
||||
|
E |
防爆，ExiaIICT6 |
|||||
