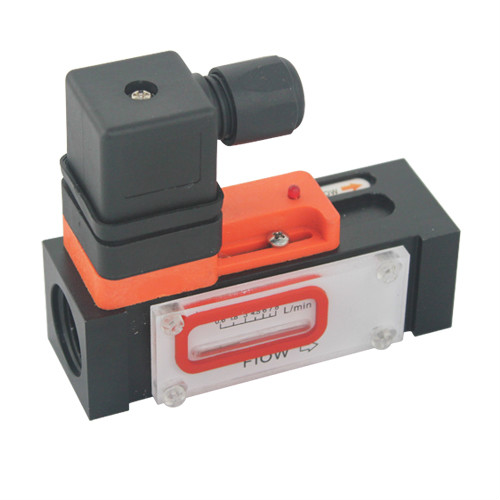

活塞式流量开关是用于电热水器、太阳能热水器、空调器以及其他水系统的水循环控制、进出水控制、水加热控制、水泵开关控制、电磁阀通断控制或出水断电、出水通电控制等过程，当达到一定流量后将水流转换为开关式电信号的传感器件。
活塞式流量开关壳体内部的流体通道上装有一个内部装有永久磁铁的活塞。当管路中的水流量大于设定流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出“1”开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。当管路中的水流量小于设定流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出 “0”开关信号,停止系统的工作。
|
精确度 |
±5%总量程 |
|
迟滞 |
视开关点而定，最小0.5L/Min |
|
开关设定刻度 |
介质为水,温度20℃,水平安装状态进行标定的。安装位置,介质和温度变化会对开关值略有影响 |
|
LED显示 |
直流供电LED显示开关状态，交流无LED显示、双开关输出。 |
|
接线方式 |
直接甩线、霍斯曼接头、航空插头 |
|
输出 |
干簧开关 , 容量 24VDC / 250VAC ,100mA |
|
耐压 |
10bar(塑料）50bar(铝型) 100bar（不锈钢） |
|
平均压力损失 |
0.3bar(在25L/min) |
|
介质温度 |
最大90℃ |
|
防护等级 |
IP65 |
|
（活塞式流量开关）型号 |
（活塞式流量开关）说明 |
|||||||
|
BL-FRE- |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
A |
|
|
|
|
|
|
标准型活塞式 |
|
B |
显示型活塞式 |
|||||||
|
仪表口径 |
008 |
DN8 螺纹接口 G1/4 |
||||||
|
010 |
DN10螺纹接口 G3/8 |
|||||||
|
015 |
DN15螺纹接口 G1/2 |
|||||||
|
020 |
DN20螺纹接口 G3/4 |
|||||||
|
025 |
DN25螺纹接口 G1 |
|||||||
|
供电方式 |
D |
直流供电24V±20%DC |
||||||
|
J |
交流供230V±15%AC |
|||||||
|
表体材质 |
S |
塑料外壳 |
||||||
|
L |
阳极氧化铝外壳 |
|||||||
|
X |
不锈钢外壳 |
|||||||
|
设定范围 |
1 |
设定范围：0.6…8L/min |
||||||
|
2 |
设定范围：1…15L/min |
|||||||
|
3 |
设定范围：2…25L/min |
|||||||
|
接线方式 |
M |
M12接插件 |
||||||
|
Z |
直接附线 |
|||||||
|
开关点 |
1 |
1个开关点输出 |
||||||
|
2 |
2个开关点输出 |
|||||||
