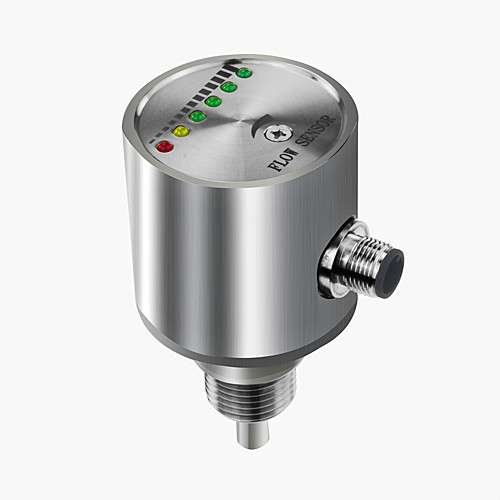

热式流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。在水流量高于或者低于某一个设定点时，触发输出报警信号传递给机组，系统获取信号后即可作出相应的指示动作，避免或减少主机“干烧”。
热式流量开关基于热式原理,在封闭的探头内包含两个电阻，其中一个被加热作为探测电阻，另一个未被加热作为基准电阻,当有介质流动时，感热传感器所接收到的热量将随介质的流速变化而变化，感热传感器将这温差信号转化成电信号，在流速达到某设定点时，热式流量开关输出开关量信号。
1.仪表参数
|
插入式设定范围 |
1---150cm/s（水）3---300cm/s（油），20---3000cm/s（空气） |
|
信号输出 |
PNP、NPN、继电器 |
|
供电 |
24V±20%DC |
|
接通电源 |
最大400mA（PNP或NPN型）最大1A@36VAC/DC（继电器型） |
|
空载电流 |
最大80mA |
|
设定方式 |
电位器设定 |
|
耐压范围 |
100bar |
|
介质温度变化 |
≤4℃/s |
|
响应时间 |
1…13s，典型值2s |
|
初始化时间 |
约8s |
|
电气保护 |
反相，短路，过载保护 |
|
防护等级 |
IP67 |
|
介质温度 |
-20…90℃ 环境温度：-20…80℃ 储存温度：-20…80℃ |
|
材质 |
探头：不锈钢， 外壳：不锈钢/铸铝 |
|
测量精度 |
±2% |
|
（热式流量开关）选型 |
（热式流量开关）说明 |
||||||
|
BL-FRC- |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
A |
|
|
|
|
|
插入式流量开关 |
|
B |
显示型流量开关 |
||||||
|
F |
防爆型流量开关 |
||||||
|
连接方式 |
G12 |
接口螺纹G1/2（插入式） |
|||||
|
G14 |
接口螺纹G1/4 （插入式） |
||||||
|
H1 |
外螺纹连接（管段式） |
||||||
|
H2 |
法兰连接（管段式） |
||||||
|
供电方式 |
G |
直流24V±20%供电 |
|||||
|
输出方式 |
P |
PNP输出 |
|||||
|
N |
NPN输 |
||||||
|
C |
继电器输出(加常开＋常闭输出(SPDT)) |
||||||
|
接液材质 |
S1 |
304材质 |
|||||
|
S2 |
316材质 |
||||||
|
接线方式 |
C |
M12接插件式 |
|||||
|
Z |
直接附线 |
||||||
