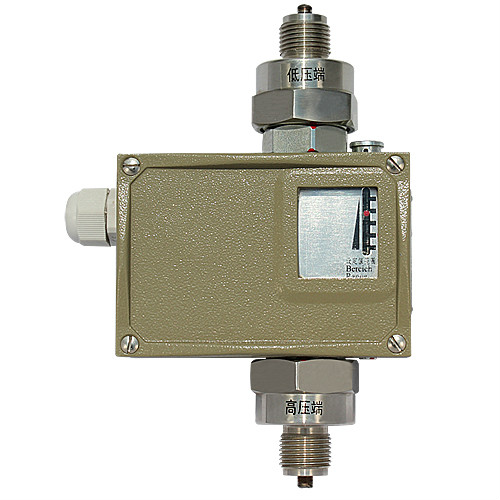

经济型差压控制器采用波纹管式传感器。可用于腐蚀性的气体和液体介质。控制器的设定值可调，调节范围0.02~3MPa,工作压力范围0.05~6.3MPa。
1.仪表参数
|
|
普通型 |
防爆型 |
|
工作粘度 |
＜1x10-3m2/s |
＜1x10-3m2/s |
|
开关元件 |
微动开关 |
密封开关 |
|
防爆等级 |
—— |
ExedⅡCT4～T6 |
|
外壳防护等级 |
IP65 |
IP54 |
|
环境温度 |
-5℃~40℃ |
-5℃~50℃ |
|
介质温度 |
0~120℃ |
0~95℃ |
|
安装位置 |
—— |
压力接口垂直向下 |
|
抗震性能 |
BL-C530:40m/s2 |
Max. 20m/s2 |
|
重复性误差 |
≤1% |
≤1% |
|
触点容量 |
AC 220V 6A(阻性) |
DC 250V 0.25A(阻性) 60 Wmax AC 250V 5A(阻性) 1250 VAmax |
|
序号 |
对应设定值 |
工作压力范围② |
耐压① |
对应外形尺寸 |
|
|
C |
S |
||||
|
01 |
0.02~0.1 |
0.05~1.6 |
2 |
普通：01 |
普通：05 |
|
02 |
0.02~0.16 |
||||
|
03 |
0.025~0.25 |
||||
|
04 |
0.03~0.4 |
普通：02 |
普通：06 |
||
|
05 |
0.05~0.6 |
0.1~2.5 |
3 |
||
|
06 |
0.05~1 |
||||
|
07 |
0.05~1.6 |
||||
|
08 |
0.1~3 |
0.4~6.3 |
7 |
||
注：① 耐压值的含义：在实际工作中，两个压力口介质短暂的压力峰值也不能超过这个值。
|
（经济型差压控制器）型 号 |
（经济型差压控制器）说 明 |
|||||
|
BL-C530 |
─□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
C |
|
|
|
|
过程接口为黄铜 |
|
S |
过程接口为不锈钢 |
|||||
|
切换差类型 |
B |
切换差不可调 |
||||
|
K |
切换差可调 |
|||||
|
设定值调节范围 |
01 |
设定值调节范围参照设定值参照表 |
||||
|
02 |
||||||
|
03 |
||||||
|
04 |
||||||
|
05 |
||||||
|
06 |
||||||
|
07 |
||||||
|
08 |
||||||
|
连接方式 |
G |
G1/2 外螺纹 |
||||
|
防爆等级 |
F |
无防爆 |
||||
|
E |
Exed II CT4-T6 |
|||||
