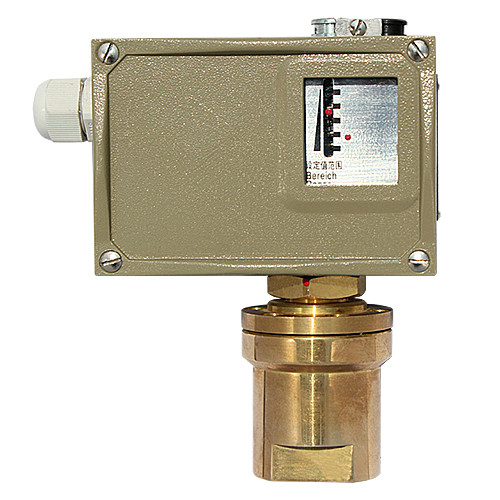

差压开关采用波纹管式的传感器，可用于空气、气体、水蒸气等中性气体和水，油及制冷剂等液体介质，差压开关的设定值可调，调节范围0.02～1.6MPa，工作压力范围0.05～2.5MPa。
1.仪表参数
|
|
（差压开关）普通型 |
（差压开关）防爆型 |
|
工作粘度 |
＜1×10-3m2/s |
＜1×10-3m2/s |
|
开关元件 |
微动开关 |
密封开关 |
|
防爆等级 |
-- |
ExedII CT4-T6 |
|
外壳防护等级 |
IP65 |
IP54 |
|
环境温度 |
-30～50℃ |
-20～50℃ |
|
介质温度 |
0～120℃ |
0～95℃ |
|
安装位置 |
-- |
压力接口垂直向下 |
|
抗振性能 |
Max：40m/s2 |
Max：20m/s2 |
|
重复性误差 |
≤1% |
≤1% |
|
触点容量 |
AC 220V 6A（阻性） |
DC 250V 0.25A（阻性）60Wmax AC 250V 5A（阻性）1250 VAmax |
| 序号 |
（差压开关）对应设定值调节范围 |
耐压① |
对应外形尺寸 |
|||
|
B（MPa） |
W②(Kpa) |
B（Mpa） |
W（Kpa） |
B |
W |
|
|
01 |
0.02～0.1 |
0.2～2.5 |
2 |
160 |
普通01 |
普通03 |
|
02 |
0.02～0.16 |
0.6～6 |
||||
|
03 |
0.025～0.25 |
1.6～16 |
||||
|
04 |
0.03～0.4 |
2.5～25 |
||||
|
05 |
0.05～0.6 |
0～1 |
3 |
100 |
防爆04 |
|
|
06 |
0.05～1 |
0～1.6 |
||||
|
07 |
0.05～1.6 |
0.4～4 |
200 |
防爆05 |
||
|
08 |
|
0.6～6 |
|
|||
|
09 |
1～10 |
|||||
|
10 |
2.5～25 |
|||||
|
（差压开关）型 号 |
（差压开关）说 明 |
|||||
|
BL-C520 |
─□ |
/□ |
/□ |
/□ |
/□ |
|
|
仪表类型 |
B |
|
|
|
|
标准型 |
|
W |
微差压型 |
|||||
|
切换差类型 |
B |
切换差不可调 |
||||
|
K |
切换差可调 |
|||||
|
设定值调节范围 |
01 |
设定值调节范围参照设定值参照表 |
||||
|
02 |
||||||
|
03 |
||||||
|
04 |
||||||
|
05 |
||||||
|
06 |
||||||
|
07 |
||||||
|
08 |
||||||
|
09 |
||||||
|
10 |
||||||
|
连接方式 |
G |
G1/4内螺纹 |
||||
|
防爆等级 |
F |
无防爆 |
||||
|
E |
Exed II CT4-T6 |
|||||
